PROTOTIP: Zatezac lanca v.X

pitanja, odgovori, savjeti i trikovi kako vratiti stvari u prvobitno stanje...

PROTOTIP: Zatezac lanca v.X

PostPostao/la lopataos dana 14. 06. 2012. (15:29)

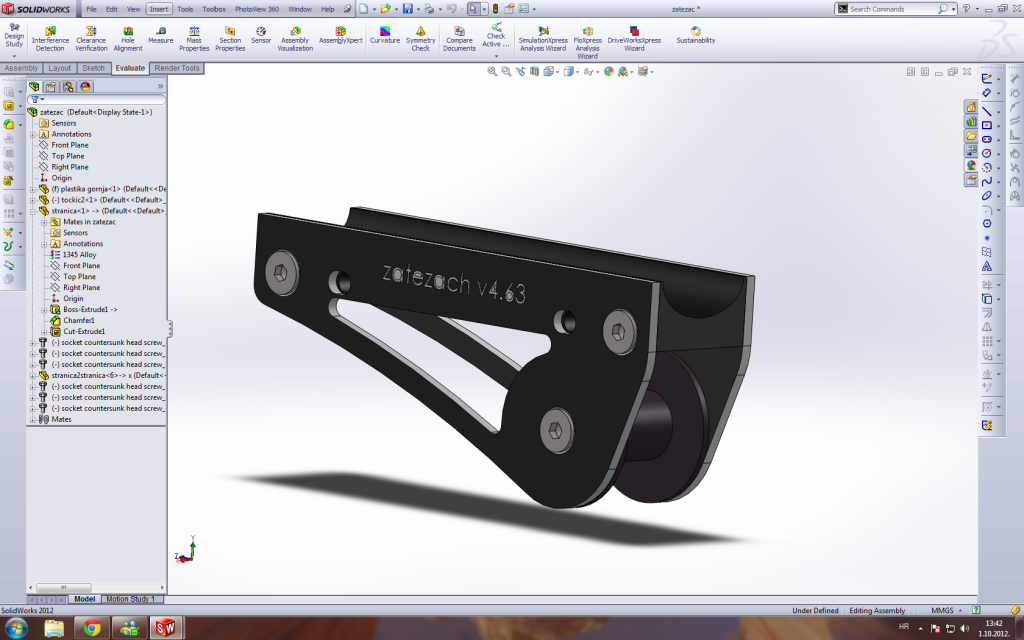

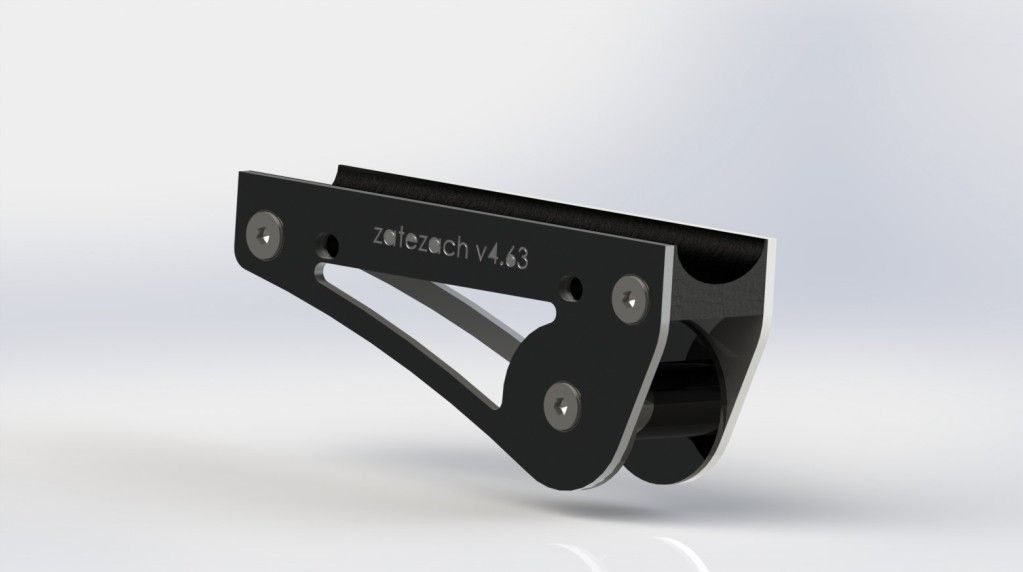

EDIT: Najnovije slike, da ne bi bilo zabune.
Detaljnije, treca stranica.
slika
slika




Evo slozio sam prototip zatezaca lanca za sva 3 zupcanika na pogonu.
Za sada sam stavio zupcanik od 10 zuba, pa sam koncept ima problema, ali za koji dan dolazi 11 zubni kotacic koji bi trebao rijesiti sve probleme.
Prebacivanje brzina je lagano, jedino lanac zna pasti pri jacem bunny hopu,jer mu je promjer ca 5 mm manji nego kod 11 T zupcanika, pa je udaljenost lanca i samog mesa za ogranicavanje lanca manja nego potrebno.
Ali kao sto rekoh, to ce biti sanirano novim supcanikom.
U 2.5 verziji planiram uvesti jos jedno pojacanje za sigurnos od nepadanja lanca, ako bude potrebno.
Tezina 39.46 grama
Misljenja pozeljna

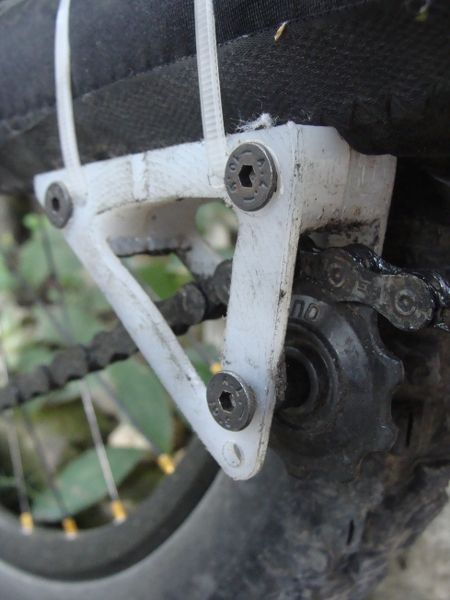

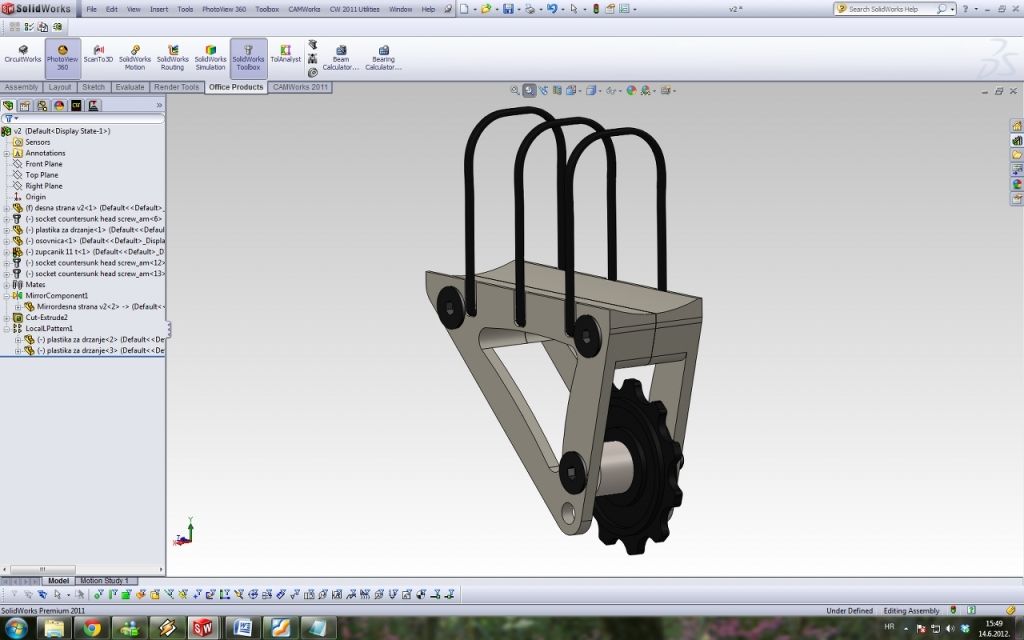

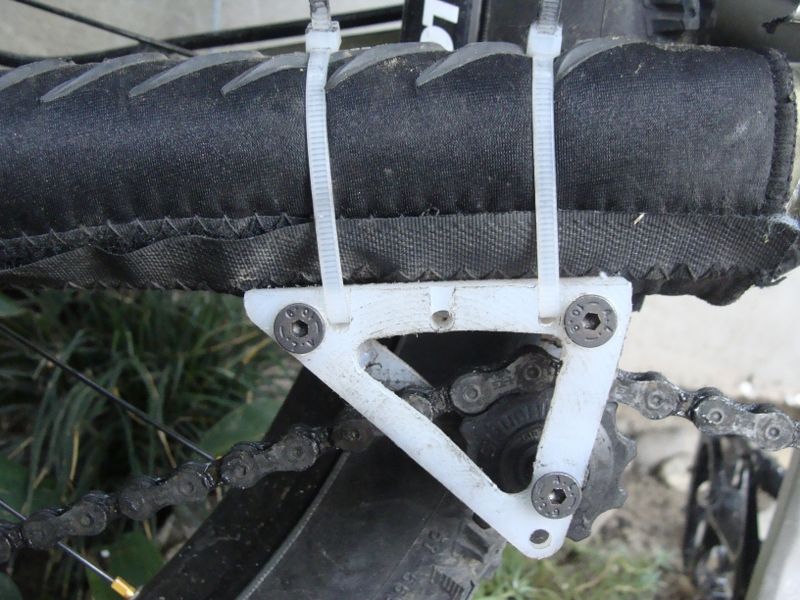

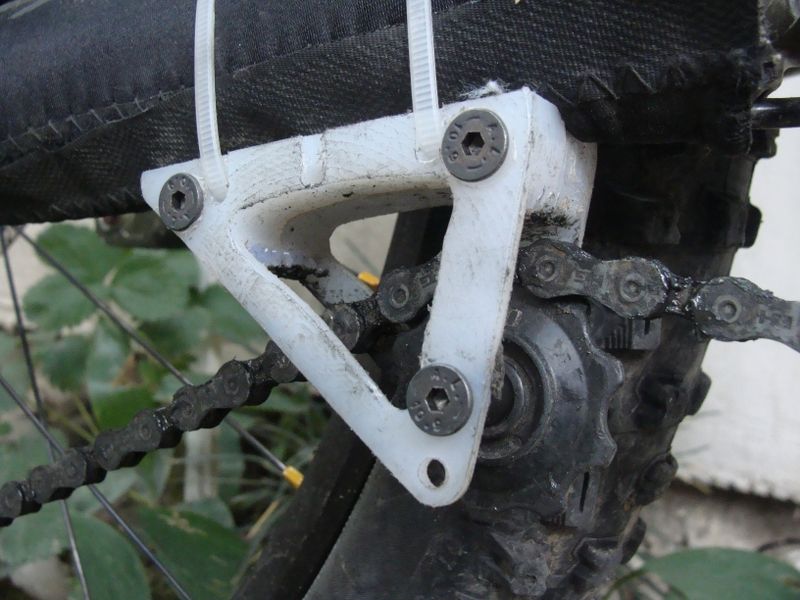

Evo par slika virtualnih i realnih:
slika
slika
slika
slika
Zadnja izmjena: lopataos; 08. 12. 2013. (14:42); ukupno mijenjano 9 put/a.
How hard can it be!!!
Www.shovel.bike
Avatar
lopataos

Postovi: 1317
Pridružen/a: 28. 07. 2009. (09:50)
Lokacija: Đakovo/Osijek
Reputation point: 41

Re: PROTOTIP: Zatezac lanca v2.4

PostPostao/la rodjoo dana 14. 06. 2012. (15:38)

Svaka cast, odlican je! :) Sta sad? Sad to daj istokarit iz aluminija i lijepo pofarbas, nakelji neki svoj logo i pici s tim na ebay :D
Avatar
rodjoo

Postovi: 523
Pridružen/a: 24. 08. 2011. (16:33)
Lokacija: Feričanci
Reputation point: 7

Re: PROTOTIP: Zatezac lanca v2.4

PostPostao/la mmax dana 14. 06. 2012. (15:42)

Super ideja i realizacija.

Moj prijedlog je da ti pozicija kotacica nije fixirana nego da sa glodalicom ili cime vec napravis rupu po kojoj mozes po vertikali mijenjati poziciju kotacica.
Avatar
mmax

Postovi: 836
Pridružen/a: 22. 05. 2009. (16:43)
Lokacija: ZGB
Reputation point: 29

Re: PROTOTIP: Zatezac lanca v2.4

PostPostao/la lopataos dana 14. 06. 2012. (15:49)

@rodjoo: Plan je vrlo slican tome, samo mora proci testnu fazu, te odraditi jos koju orahovicu da krene u proizvodnju.
Trenutno je od tvrdog polyamida, tako da testiram i tu stranu.
@mmax: Razmisljao sam o tome, ali s vibracijama, ta bi osovinica propadala, pa sam onda stavio drugu rupu ispod ove. , ali mislim da je i ona nepotrebna.
A ako se spusti osovinica dolje, onda meso vise ne sprijecava lanac da iskoci s kotacica.
How hard can it be!!!
Www.shovel.bike
Avatar
lopataos

Postovi: 1317
Pridružen/a: 28. 07. 2009. (09:50)
Lokacija: Đakovo/Osijek
Reputation point: 41

Re: PROTOTIP: Zatezac lanca v2.4

PostPostao/la Flayer dana 14. 06. 2012. (20:20)

Smisao zatezača lanca je da nedopušta lancu da pada sa pogonskih šajbi te po svojoj prirodi treba biti što bliže prednjim šajbama, a ne na chainstay-u odnosno toliko iza prednjih šajbi. Ovakav dizajn služi jedino tome da lanac koliko toliko ne vrluda gore dolje na svojem najdužem "nezategnutom" dijelu, a nemrem reć koliko to ružno zgleda na biciklu, NHF.

Na tom dijelu, lanac će uvijek "hopsati", a to se obično riješava kraćim lancem i medium ili small cage mašinicom (no i dalje će lanac plesati jer je to jednostavno tako).

Kod ovakve konstrukcije, em će ti lanac padati s tog kotačića em će padati i sa prednjih šajbi - moje mišljenje ;)
If you're in control, you aren't going fast enough.
Avatar
Flayer

Postovi: 627
Pridružen/a: 29. 09. 2010. (16:19)
Lokacija: Zagreb, Trešnjevka
Reputation point: 20

Re: PROTOTIP: Zatezac lanca v2.4

PostPostao/la SileTzar dana 14. 06. 2012. (20:33)

Ok ti je prototip.
Suprotno Flayerovom mišljenju ovakvi zatezači koji se kače na chainstay su već u cirkulaciji i dobro obavljaju posao, primjerice Bionicon
http://www.bionicon.com/ac/c-guide-v02
i Specialized Dangler

na novijim modelima.
Doduše oni koriste tvrdu plastiku naspram tvog kotačića, koji je onako naprvu i najveća boljka tvog dizajna.

Ali uvijek se cijene grunf metode, čak i ovako malo više hi-tech :)
Avatar
SileTzar

Postovi: 4355
Pridružen/a: 26. 07. 2010. (11:36)
Lokacija: Zagreb
Reputation point: 150

Re: PROTOTIP: Zatezac lanca v2.4

PostPostao/la lopataos dana 14. 06. 2012. (20:40)

EDIT; odgovorio sam s frendovog accounta :)
Mogu ti reci da sam to napravio zato sto me smaralo kako mi lanac klepece stalno, cak i sa bankine kad siđem, a kamoli na drndavom terenu.
Ako stavis nesto izmedu, pa makar to bilo bilo sta, ono ce smanjiti vibracije u velikoj mjeri jer ce podjeliti lanac na 2 dijela.
Od kada sam ga stavio, lanac je pao s kotacica vise puta, ali samo zato sto je kotacic manji nego sto treba biti, dok mi sa pogonski sajbi nije pao ni jednom. Testirano u orahovici, pri vecini jumpova, lanac se ponasao vrlo dobro, i zvuk lupanja lanca je nestao.
Izgled je takav kakav je, ali s zupcanikom kako spada, mislim da ce odradivati svoj posao. Krajnji dizajn ce jos ovisiti o funkcionalnosti. Svrha je da sljaka, a izgled je manje bitan.
How hard can it be!!!
Www.shovel.bike
Avatar
lopataos

Postovi: 1317
Pridružen/a: 28. 07. 2009. (09:50)
Lokacija: Đakovo/Osijek
Reputation point: 41

Re: PROTOTIP: Zatezac lanca v2.4

PostPostao/la frende dana 15. 06. 2012. (08:17)

prvo pohvale kreativcu!

no, mislim da bi dizajn bio daleko efektivniji sa dva kotacica - jedan ispod drugi iznad lanca ili bez kotacica uopce.
tako ces sprijecitit mogucnsot padanja lanca sa isith, takoder verzija sa dva kotaca bi mogla imati manji otpor
od verzije zatezaca bez pokrentih dijelova, no to je samo pretpostavka.
Avatar
frende

Postovi: 754
Pridružen/a: 19. 06. 2010. (12:12)
Lokacija: Zagreb
Reputation point: 10

Re: PROTOTIP: Zatezac lanca v2.4

PostPostao/la lopataos dana 15. 06. 2012. (09:16)

Zahvaljujem :)
Razmisljao sam o tome, ali bi morao poveci velicinu zatezaca, tj duzinu.
Dok je druga opcija staviti mali cilindricni kotacic, koji kada se zategne, preklopi zupcanik i lanac s gornje strane, i onda tako spada sprijeci ispadanje lanca.
Premda jos moram sutra testirati hoce li uopce padati s veceg zupcanika, jer mu ostaje 1.4 mm prostora izmedu lanca i mesa zatezaca, koji treba sprijeciti ispadanje.
How hard can it be!!!
Www.shovel.bike
Avatar
lopataos

Postovi: 1317
Pridružen/a: 28. 07. 2009. (09:50)
Lokacija: Đakovo/Osijek
Reputation point: 41

Re: PROTOTIP: Zatezac lanca v2.4

PostPostao/la sandro_gang dana 15. 06. 2012. (09:21)

:shock: Divno svaka ti dala. Kad rješiš sve probleme i bude otišlo(ako uopce bude otislo :( ) u prodaju ja bih ga stio kupiti! :D :D
_Ja imam ja imam pišu a ti imaš ružne patike_
sandro_gang

Postovi: 14
Pridružen/a: 12. 10. 2010. (10:01)
Reputation point: 0

Re: PROTOTIP: Zatezac lanca v2.4

PostPostao/la ivke dana 15. 06. 2012. (10:28)

Mogo bi imat problema kad se napuni blatom ili jače zaprlja pa da ne klizi lijevo-desno!? Lanac bi tada ili pao sa kotačića ili proizvodio "grat-grat" zvuk. Vrijeme, tj. testovi, će pokazati... ;)

EDIT: Možda da umjesto lančanika koristiš klizni ležaj obložen gumom!? :idea: Tada bi sve bilo manje i kompaktnije. Onda bi se bez grižnje savjesti koristio već spomenuti aluminij jer ne bi bilo teško. Bilo bi neprimjetno.
Mladić sa motorkom traži djevojku sa šumom ;)
Avatar
ivke

Postovi: 1961
Pridružen/a: 11. 02. 2008. (21:10)
Lokacija: Zagreb - Dubrava
Reputation point: 10

Re: PROTOTIP: Zatezac lanca v2.4

PostPostao/la lopataos dana 15. 06. 2012. (10:42)

Vidis, nisam racunao kako bi se mogao ponasati u blatnim uvjetima.
Valja dodati na listu da testiramo.
Zahvaljujem druze
How hard can it be!!!
Www.shovel.bike
Avatar
lopataos

Postovi: 1317
Pridružen/a: 28. 07. 2009. (09:50)
Lokacija: Đakovo/Osijek
Reputation point: 41

Re: PROTOTIP: Zatezac lanca v2.4

PostPostao/la ivke dana 15. 06. 2012. (10:50)

Mislim da bi ti to bila dobra ideja a možda Al nije ni potreban jer na tom mjestu vjerojatno neće dolazit do udaraca. Ovaj materijal je super za takve dijelove jer je žilav i kad ga lanac dotakne je nečujan. Slijedi testiranje...! 8-)

Ja sam si prije sedam osam godina na glodalici napravio čejn gujdu od istog materijala. Još ga imam među dijelovima ali se ne koristi a i taj komad ću iskoristiti za takve pizdariye... Fora je da nije bio savršeno oblikovan tj. kad bi išao u prve dve brzine strugao je po gujdi ali si je vrlo brzo sam lanac napravio ravni put do najvećeg zadnjeg zupčanika. Tada je trošenje materijala prestalo jer nije više bilo sile na njega. Vrlo dobar materijal za vodilice! Ne znam zakaj e13 lg1 nema samu vodilicu od tog materijala jer je apsolutno nečujan!?!
Mladić sa motorkom traži djevojku sa šumom ;)
Avatar
ivke

Postovi: 1961
Pridružen/a: 11. 02. 2008. (21:10)
Lokacija: Zagreb - Dubrava
Reputation point: 10

Re: PROTOTIP: Zatezac lanca v2.4

PostPostao/la frende dana 15. 06. 2012. (12:18)

daj fotku neku sibni od toga sta si napravio, ja si mislim isto nesto sredit :)
Avatar
frende

Postovi: 754
Pridružen/a: 19. 06. 2010. (12:12)
Lokacija: Zagreb
Reputation point: 10

Re: PROTOTIP: Zatezac lanca v2.4

PostPostao/la Razarach_NG dana 16. 06. 2012. (17:54)

Odlicno napravljeno...

Umjesto kotacica mozes otokariti od plastike jedan "valjak" koji bi bilo konusan prema sredini da lanac iako poskoci opet klizne u sredinu. Valjak napravis da se moze okretati da ga lanac ne izgloda s gornje strane.
Avatar
Razarach_NG

Postovi: 510
Pridružen/a: 20. 05. 2008. (20:48)
Lokacija: N. Gradiška / Varaždin
Reputation point: 7

Re: PROTOTIP: Zatezac lanca v2.4

PostPostao/la lopataos dana 17. 06. 2012. (17:15)

Ako bude potrebno, onda ce ici mali valjak, s udubljenjem u sredini, koji ce nasjesti na lanac i kotacic. , tako da ce biti otporno na metke :)
How hard can it be!!!
Www.shovel.bike
Avatar
lopataos

Postovi: 1317
Pridružen/a: 28. 07. 2009. (09:50)
Lokacija: Đakovo/Osijek
Reputation point: 41

Re: PROTOTIP: Zatezac lanca v2.4

PostPostao/la ivke dana 18. 06. 2012. (10:19)

Jedino ne razumijem što te muči? Zašto ne bi bio ravan valjak? Ovako će težit da ide u utor na valjku a ako je ravan, pratit će chainline...dozvoli mu da ima svoju putanju ;)
Mladić sa motorkom traži djevojku sa šumom ;)
Avatar
ivke

Postovi: 1961
Pridružen/a: 11. 02. 2008. (21:10)
Lokacija: Zagreb - Dubrava
Reputation point: 10

Re: PROTOTIP: Zatezac lanca v2.4

PostPostao/la lopataos dana 18. 06. 2012. (10:37)

:D
Ma meni je sve jasno,samo ne mogu dovoljno dobro objasniti sta cu napraviti, ako ne radi samo s kotacicem.
Tako da cu nacrtati danas i taj dio, pa cu pokazati :)
How hard can it be!!!
Www.shovel.bike
Avatar
lopataos

Postovi: 1317
Pridružen/a: 28. 07. 2009. (09:50)
Lokacija: Đakovo/Osijek
Reputation point: 41
